Планирование сетевой инфраструктуры

Организация сетевой инфраструктуры

В файловой системе GlusterFS одна и та же сеть применяется одновременно для передачи служебной информации, обмена данными между блоками (bricks) тома и доступа клиентов (например, виртуальных машин), если клиентские машины расположены на другом физическом сервере относительно самого хранилища.

Общие рекомендации

  1. Пропускная способность сети для повышения производительности кластера — от 10 Гбит/с.

  2. Два от 10G-коммутатора:

    • основной;
    • резервный.

  3. Два от 1G-коммутатора:

    • для встроенной сети управления mgmt SpaceVM;
    • резервный.

  4. Дополнительно на основном от 1G-коммутаторе создать:

    • внешнюю сеть для переноса ВМ и дисков в отдельном VLAN;
    • внешнюю сеть для трафика ВМ и дисков в отдельном VLAN.

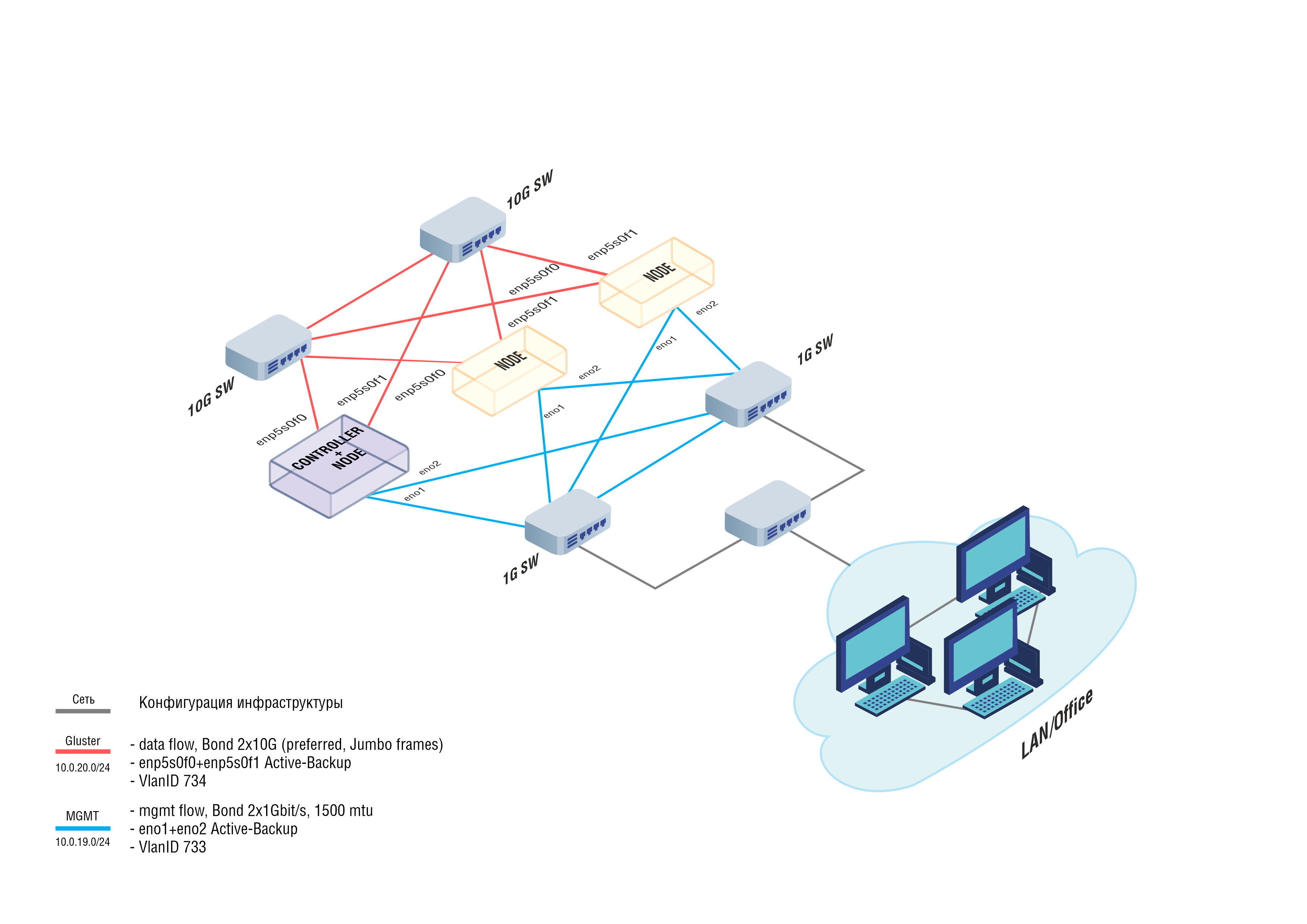

Рекомендуемая схема сетевой инфраструктуры


Использование двух 10G-коммутаторов

Возможно использование только двух 10G-коммутаторов (основного и резервного). Но при этом необходимо создать следующие сети:

  • встроенную сеть управления mgmt в отдельном VLAN;
  • внешнюю сеть для КТ Gluster в отдельном VLAN;
  • внешнюю сеть для переноса ВМ и дисков в отдельном VLAN;
  • внешнюю сеть для трафика ВМ и дисков в отдельном VLAN.
