Интеграция SpaceVM и vGate R2

Общие сведения

Средство защиты информации vGate R2 от компании ООО «Код Безопасности» предназначено для формирования единого контура защиты виртуализации в среде SpaceVM. Контроль рабочего места администратора, сервера управления и хоста гипервизора обеспечивает целостную защиту приложений от атак со стороны виртуальной инфраструктуры.

Совместное применение SpaceVM с vGate R2 позволяет закрывать требования ФСТЭК в части защиты от несанкционированного доступа по 5 классу защищенности, а также требования к 4 уровню доверия средств обеспечения безопасности информационных технологий и по профилю защиты межсетевых экранов типа Б четвертого класса защиты.

Совместимость

vGate R2 версии 5.0 совместим со SpaceVM версии 6.5.6.

Возможности интеграции SpaceVM и vGate

Усиленная защита виртуальной инфраструктуры SpaceVM.
Централизованный контроль доступа к ВМ.
Защита ВМ от несанкционированного копирования, клонирования, уничтожения.
Контроль целостности ВМ.
Регистрация и аудит событий безопасности.
Выполнение требований РД ФСТЭК России.

Установка сервера vGate в среде виртуализации SpaceVM

Перейти на сайт Код безопасности.
Зарегистрироваться в личном кабинете.
После регистрации и авторизации скачать файл СЗИ vGate R2 5.0 OVA (Сертифицированная версия) по ссылке.

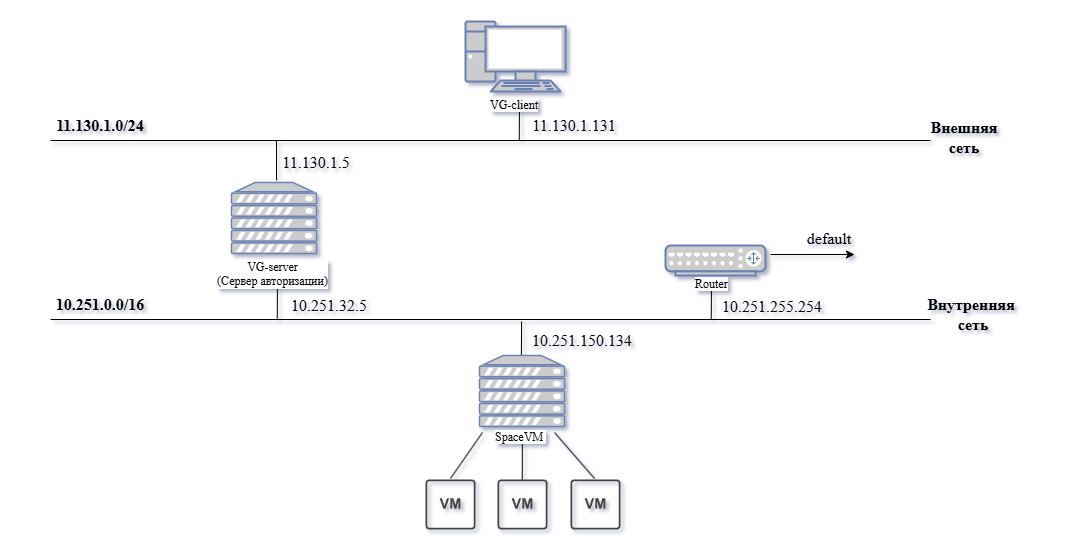

Создать инфраструктуру. Пример инфраструктуры приведен на схеме.

Пример инфраструктуры

Внимание

Все указанные на схеме IP-адреса являются примерами. Необходимо использовать IP-адреса существующей инфраструктуры.

Примечание

Если доступ во внешнюю сеть не маршрутизируется посредством роутера по умолчанию, необходимо в SpaceVM настроить статические маршруты на хостах виртуализации: Сети – Сетевые настройки – Статические маршруты – Настройки статических маршрутов.
В среде виртуализации SpaceVM создать:
- внутреннюю сеть (сеть администрирования виртуальной инфраструктуры) – используется управляющая сеть SpaceVM;
- внешнюю сеть (сеть внешнего периметра администрирования) – используется изолированная сеть SpaceVM.
Выполнить импорт ВМ из шаблона OVA.
Добавить виртуальные интерфейсы (внешний и внутренний).
В ВМ перейти на вкладку Диски:
- выбрать существующий диск и нажать Отключить;
- нажать Добавить существующий и поменять тип шины на sata.
Запустить ВМ.
Примечания
1. Для запуска ВМ ввести логин root и пароль Qwerty`123.
2. Для смены пароля необходимо использовать команду passwd root.
Выполнить настройку сетевых интерфейсов (внутреннего и внешнего).

Примечание

В данном примере настройка сетевых интерфейсов выполняется с помощью сервиса NetworkManager (nmtui).
- Ввести команду:
```
nmtui
```
- Заполнить форму настроек:

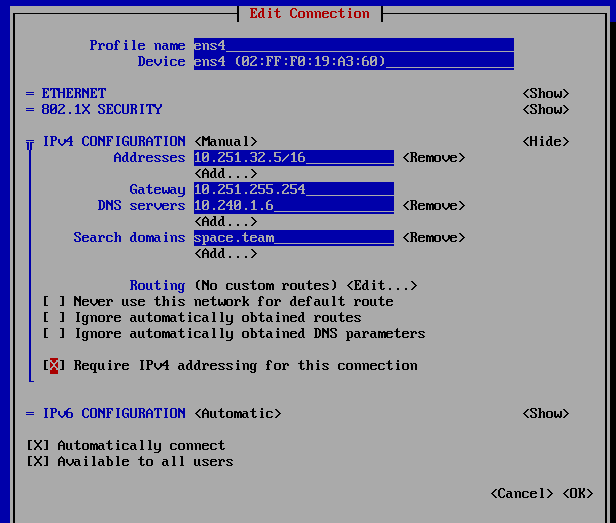

Для внутреннего интерфейса

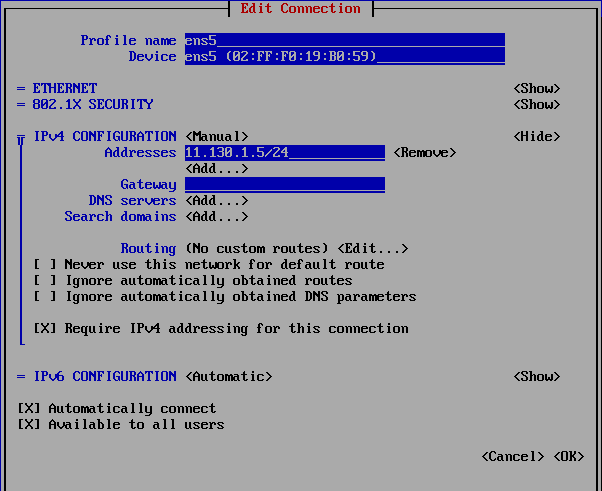

Для внешнего интерфейса
Создать папку core в каталоге /opt/vgate командой:
```
mkdir /opt/vgate/core
```
Выдать полные права на папку для всех категорий пользователей:
```
chmod 777 /opt/vgate/core
```

Настроить сервер авторизации с помощью команды:

/opt/vgate/bin/vgate-setup --setup --license_agreement=true --pg-user=admin --pg-password='Bazalt1!' --domain=space.team --network_mode=router --unprotected_ip=11.130.1.5 --protected_ip=10.251.32.5 --admin=admin --admin-password='Bazalt1!' --directory-integration=false

Для просмотра информации об установленном продукте и его настройках выполнить команды:
```

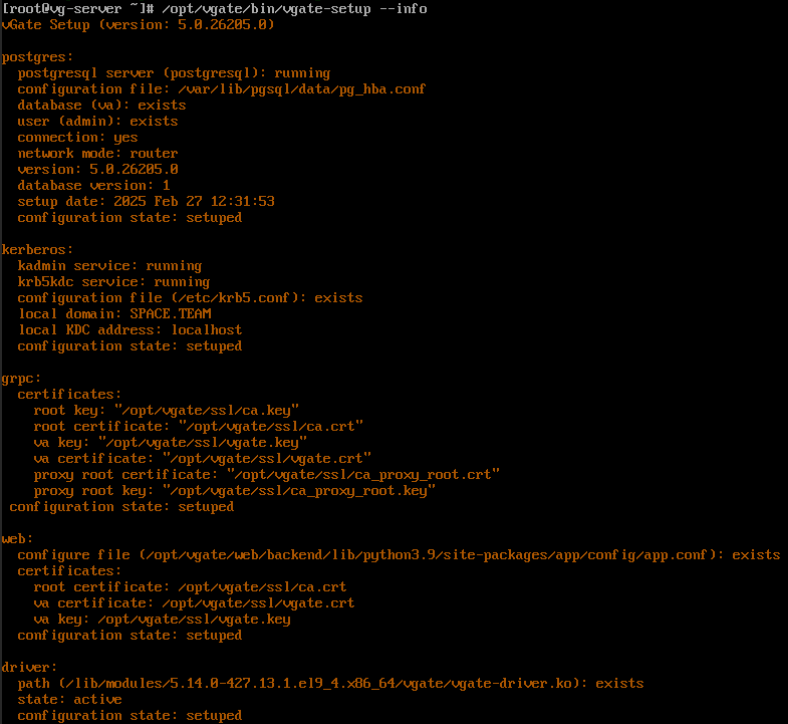

/opt/vgate/bin/vgate-setup --info
```
Пример вывода команды (часть 1)

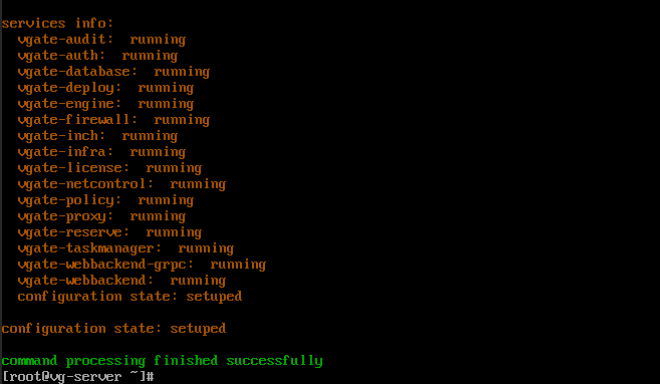

Пример вывода команды (часть 2)
```

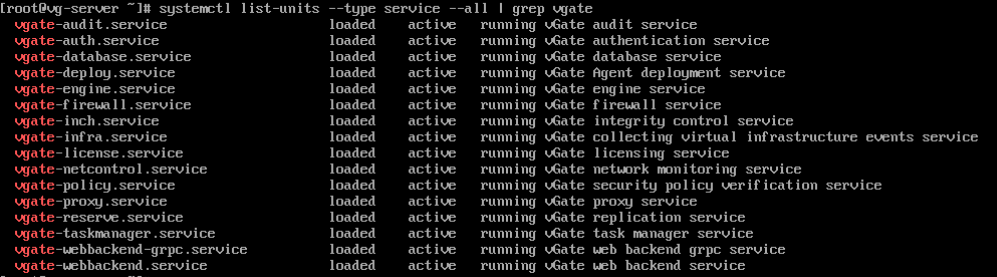

systemctl list-units --type service --all | grep vgate
```
Пример вывода команды
После установки открыть Web-браузер, ввести URL-адрес сервера авторизации.

URL-адрес

https://<server-IP>, где <server-IP> - IP-адрес или сетевое имя сервера авторизации.

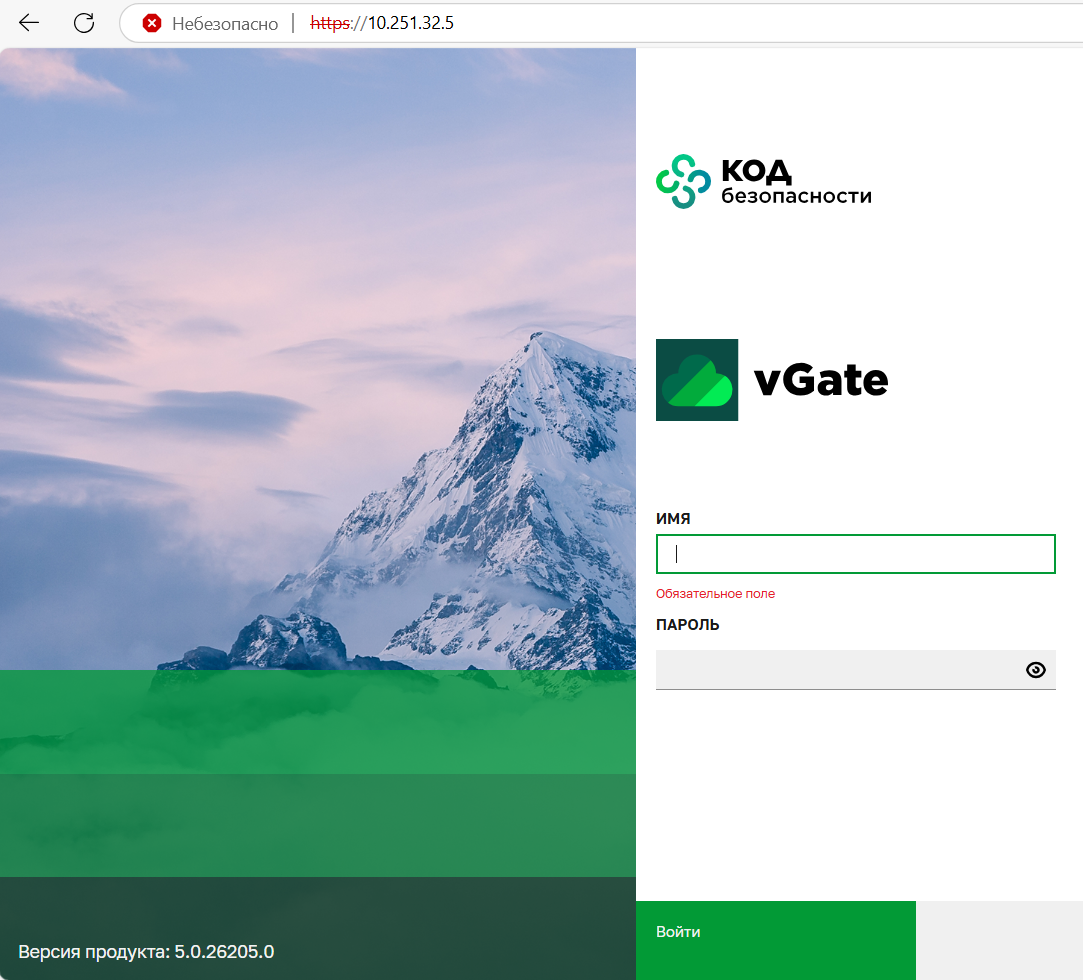

Убедиться в отображении окна авторизации.

Окно авторизации vGate
Авторизоваться: логин admin, пароль Bazalt1!.

Примечание

Логин и пароль задаются во время настройки сервера авторизации.
Включить аварийный режим работы.

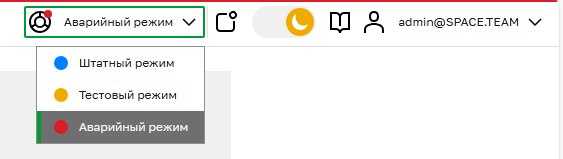

Включение аварийного режима работы
В консоли сервера авторизации проверить связность сетей:
- выполнить команду:
```
ip -br a
```
Пример вывода команды
- выполнить команду для каждого IP-адреса:
```
ping <ip-адрес>
```
Включить тестовый режим работы (необходим для дальнейшей настройки).

Установка клиента vGate в среде виртуализации SpaceVM

Выполнить действия перед установкой клиента vGate:
- в SpaceVM создать ВМ c ОС Windows;
- добавить виртуальный интерфейс во внешнюю сеть;
- настроить сеть в ОС Windows.

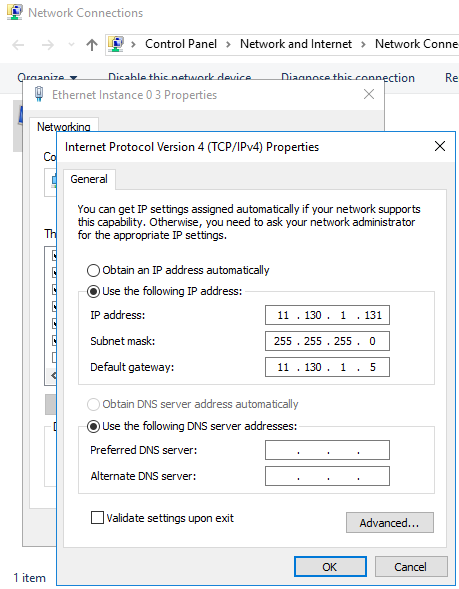

Пример настройки сети в ОС Windows Server 2016
Установить клиент vGate в соответствии с Руководством администратора.

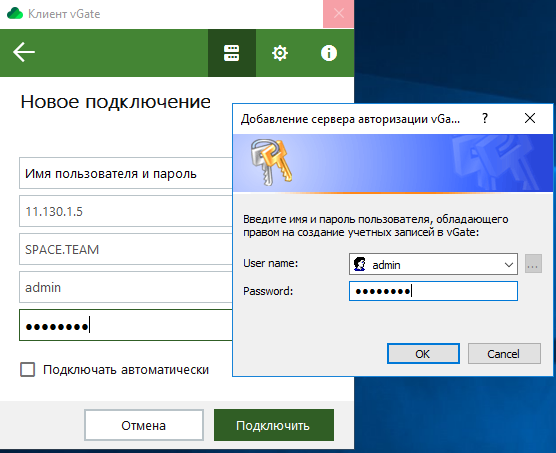

Создать подключение к серверу авторизации в соответствии с Руководством оператора.

Подключение к серверу авторизации

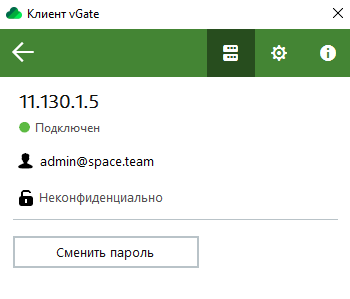

При успешном подключении будет отображен соответствующий статус.

Статус клиента vGate

Настройка vGate

В Web-консоли vGate зарегистрировать имеющуюся лицензию на использование vGate.
На вкладке Общие установить маркер Контроль уровня сессий.
Настроить параметры соединения с сервером управления SpaceVM:
- перейти в Настройки – Подключение к серверам;
- выбрать Сервер управления SpaceVM и указать IP-адрес сервера, а затем имя и пароль администратора Web-интерфейса сервера управления SpaceVM;
- нажать кнопку Проверить подключение, чтобы выполнить проверку введенных учетных данных;
- нажать кнопку Сохранить для сохранения параметров соединения.
Добавить защищаемые подсети (Настройки – Защищаемые подсети).

Примечание

Необходимо добавить используемые подсети, а также подсеть, из которой можно иметь доступ к vGate.
Добавить KVM-сервер под управлением SpaceVM:
- на странице Защищаемые серверы нажать кнопку Добавить и выбрать Сервер управления SpaceVM в раскрывающемся списке;
- в открывшемся окне нажать кнопку Сохранить.
Установить агент vGate на сервер:
- на странице Защищаемые серверы выбрать защищаемый сервер и нажать кнопку Агент;
- в раскрывающемся списке выбрать Установить;
- ввести логин root и пароль;
- дождаться завершения установки;
- убедиться, что статус агента – Запущен.

Действия после установки и настройки vGate

После установки и настройки vGate необходимо в Web-консоли:

Cоздать учетные записи для пользователей vGate.
Настроить для каждого пользователя необходимые правила доступа к компонентам управления виртуальной инфраструктурой.
Настроить остальные функции при необходимости.

После выполнения вышеперечисленных действий станут доступны все описанные выше возможности интеграции SpaceVM и vGate.

Подробная информация о работе с vGate приведена в документации.
